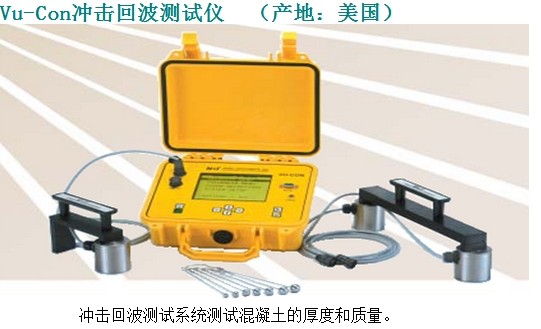

美国NDTJames Vu-Con冲击回波测试仪测试混凝土的厚度和质量。

性能和优势
无需钻孔直接精确测出混凝土厚度。
快速定位单边通道混凝土结构中的分层和空洞。
耐磨设计，适合现场使用。
快速显示现场测试结果。
便于浏览显示内容，进行数据分析。
数据可下载至PC机，便于今后分析和报告总结。
符合ASTM C-1383标准

原理
Vu-Con冲击回波测试仪应用冲击回波法对混凝土和砖石结构作出评估。冲击回波法基于使用冲击力，此力穿过测试材料，产生应力波，再同时被测试材料表面和内部破损处反映。此方法可对混凝土作出无损精确的测试，定位内部破损处，比如粘贴物脱落和内部分层。它可测试混凝土厚度，定位裂缝，空洞，以及其他在砖石，灰浆粘贴砖石中的破损。此外，冲击回波法不受钢筋干扰。总之，此方法以在被测材料的表面产生短期持续机械冲击力为基础。此方法一般是利用小钢珠产生短期机械冲击力穿过测试材料，然后将内部反应再回传到被测材料表面(参看下一页上部图)
通过记录和分析测试表面产生的机械回波振动情况,确定混凝土厚度和其他特征(参看下段)。之所以使用冲击回波技术而不是其他更传统超声技术，优点是其能产生低频长波。当低频应力波穿过混凝土和砖石时，视二者为弹性相同的材料。
测试结果

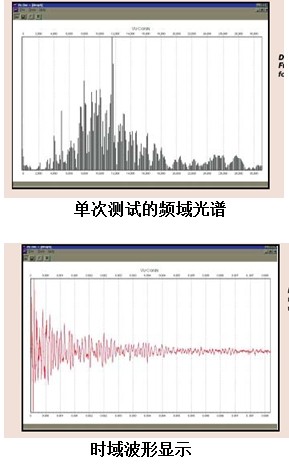

Vu-Con冲击回波测试仪可以显示换能器产生的振幅波形，用于进行时域和频域分析，下列图表可以说明。时域波形可以描述为一系列不同频率的波形总合。这可使用户:

分析由冲击力发出的振幅的主要频率，确定材料内特征厚度和距离。
对比分析频域光谱获得混凝土同质标志。
计算振动衰减率来收集材料内部信息。


规格参数
仪器重量:2.75Kg
运载重量:7.7 Kg
尺寸:114.3mm x 223.5mm x 267mm
通道采样频率范围:250k-2.0Mhz
冲击力探头尺寸:6, 8, 10, 12, 14, & 16mm
增益选择:.5, 1, 1.5, 25, 50
电池:12 V   4-10 小时连续使用
显示屏:320 × 240; 后光照亮，日间使用
储存量:200 次测试读数
软件:Windows 兼容9x/me32MB, 100MB 随机存储器
温度:0°C - 50°C

Vu-Con冲击回波测试仪/冲击回波仪订购编号
V-V-100:Vu Con 全套测试系统
V-V-120:深度换能器
V-V-130:冲击力探头设备
V-V-140:速率换能器
V-V-150:PC 软件
V-V-122:电池充电器
